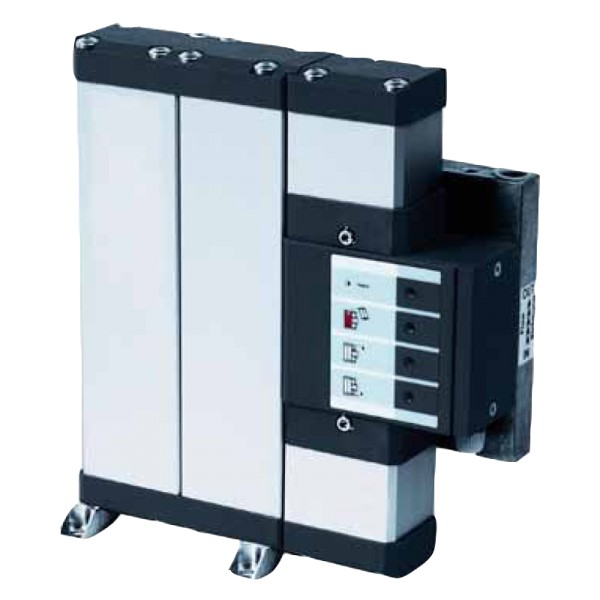

OSUSZACZ ADSORPCYJNY ULTRAPAC SMART
|
Sprężone powietrze jest ważnym medium technologicznym i energetycznym w niemal wszystkich dziedzinach produkcji przemysłowej. Pobierane z otoczenia powietrze atmosferyczne zawiera zanieczyszczenia, cząsteczki kurzu oraz wilgoć, czyli parę wodną, która kondensuje w rurociągach ze sprężonym powietrzem. Kondensacja może spowodować poważne koszty (korozja, zamarzanie, itd.)
Osuszacz Ultrapac Smart rozpoczyna nową erę w tecHnologii osuszania adsorpcyjnego - wyposażenie obejmuje wiele chech dostosowujących Ultrapac Smart do Twoich potrzeb.
Najnowocześniejszy osuszacz na rynku, który możne zapewnić wysokiej jakości powietrze, nawet w najtrudniejszych warunkach.
|
 |
GŁÓWNE KORZYŚCI Z WYBORU OSUSZACZA ULTRAPAC SMART
System uzdatniania zawierający wysokowydajne filtry UltraPleat jako filtry wstępne i końcowe
Filtr wstępny wyposażony w elektroniczny, sterowany poziomem dren kondensatu z kontrolą pracy i sygnałem alarmowym
Odpowiednio zwymiarowane filtry: duża powierzchnia filtracji zapewniająca niski spadek ciśnienia oraz niskie koszty eksploatacji
Minimalny punkt rosy -40oC przy 100% obciążeniu, -70oC przy 70% obciążeniu
Obszerny pakiet opcji: sterowanie zależne od punktu rosy, zestaw rozruchowy, by-pass, sterowanie pneumatyczne, wykonanie bezsylikonowe
Modułowa budowa pozwalająca na dostosowanie osuszacza do różnych wielkości kompresorów, minimalny punkt rosy to -40oC
Wytrzymała konstrukcja ze spawanymi zbiornikami stalowymi, galwanizowanymi rurociągami i połączeniami zaciskowymi zabezpieczonymi przed rozszczelnieniem
Konstrukcja zaworów odcinających i elektrozaworów pozwala na łatwy serwis, umożliwia szybką wymianę części zamiennych bez długich przestojów w produkcji.
OSUSZACZ ULTRAPAC SMART – OPIS PRODUKTU
 |
Sprężone powietrze jest wprowadzane do osuszacza przez wlot i filtr wstępny. W tym stadium medium jest oczyszczane z cząstek stałych i kondensatu. Kondensat jest usuwany przez elektroniczny, sterowany poziomem, dren kondensatu. Poprzez dolny samoczynny zawór trójdrogowy, powietrze jest wprowadzane do adsorbera, w którym jest osuszane do wymaganego punktu rosy. Poprzez górny samoczynny zawór trójdrogowy, powietrze kierowane jest do filtra końcowego, w którym usuwany jest pył, który może uwalniać się ze złoża sorbentu. Czyste i suche sprężone powietrze poprzez wylot kierowane jest do instalacji sprężonego powietrza i miejsca odbioru. Podczas gdy w jednym ze zbiorników zachodzi osuszanie (adsorpcja), w drugim złoże jest poddawane regeneracji. Część strumienia osuszonego powietrza jest rozprężana do poziomu ciśnienia atmosferycznego poprzez kryzę i kierowane przez zawilgocone złoże, zawór elektromagnetyczny oraz tłumik do atmosfery.
|
- Osuszacz Ultrapac Smart ISO 7183
- Filtr wstępny i końcowy UltraPleat ISO 12500
- Tłumik UltraSilencer ISO 3744
CECHY I KORZYŚCI WYNIKAJĄCE Z WYBORU OSUSZACZA ULTRAPAC SMART
| CECHY | KORZYŚCI |
|---|
| System uzdatniania zawierający innowacyjne filtry wstępny oraz końcowy UltraPleat |
Wysoka skuteczność filtracji aerozoli oleju i wody za pomocą filtra wstępnego oraz skuteczna filtracja cz. stałych za pomocą filtra końcowego przy bardzo niskim spadku ciśnienia |
| Filtr wstępny z elektronicznym, sterowanym poziomem drenem kondensatu wyposażonym w kontrolę działania i sygnał alarmowy |
Bezstratny dren kondensatu ograniczający koszty operacyjne, kontrola pracy drenu zapewniająca bezpieczną eksploatację |
| Wszystkie osuszacze zabudowane w szafie |
Ochrona przed uszkodzeniami mechanicznymi i zanieczyszczeniami |
| Spawane zbiorniki stalowe, galwanizowane orurowanie, połączenia zaciskowe |
Wytrzymała konstrukcja zabezpieczona przed rozszczelnieniem oraz dopracowana aerodynamicznie |
| Odpowiednio zwymiarowane filtry |
Duża powierzchnia filtracji zapewniająca niski spadek ciśnienia oraz niskie koszty eksploatacji |
| Możliwość pracy przerywanej |
Możliwe połączenie osuszacza ze sprężarką zapewniające oszczędności sprężonego powietrza |
| 12 dostępnych rozmiarów dopasowanych do wydajności kompresorów, dostępne z 3 możliwymi poziomami punktu rosy |
Możliwość doskonałego dostosowania rozmiaru do wydajności kompresora, brak konieczności nadmiernego przewymiarowania kompresora dzięki najmniejszym możliwym stratom powietrza regeneracyjnego |
| Obszerny pakiet dostępnych opcji: sterowanie zależne od punktu rosy, system rozruchowy, bypass, sterowanie pneumatyczne, wykonanie bezsylikonowe |
Elastyczność możliwych aplikacji, lista opcji zapewniająca ekonomiczną pracę oraz bezpieczeństwo instalacji sprężonego powietrza |
| Łatwa w serwisowaniu konstrukcja zaworów odcinających |
Szybka wymiana części zamiennych zapewniająca niski koszt serwisowania oraz redukcję przestojów serwisowych |
| Wersja Superplus zawierająca sterowanie zależne od punktu rosy oraz wyświetlacz tekstowy |
Oszczędność kosztów energii dzięki dostosowaniu ilości powietrza regeneracyjnego do chwilowego obciążenia osuszacza. Wskazanie punktu rosy, statusu pracy urządzenia oraz komunikatów i alarmów na wyświetlaczu LCD. |
DANE TECHNICZNE OSUSZACZA ULTRAPAC SMART
| Ciśnienie robocze: |
min. 4 bar (g) / max. 16 bar (g) |
| Temperatura otoczenia: |
min. +4 st. C / max. +50 st. C |
| Temperatura medium: |
max. +50 st. C |
| Medium: |
sprężone powietrze / azot |
| Ciśnieniowy punkt rosy |
-40oC przy 100% obciążeniu nom. / -70oC przy 70% obciążeniu |
| Zasilanie: |
230 VAC / 50-60 Hz lub 115 VAC / 50-60 Hz lub 24 VDC |
| Zużycie energii elektrycznej |
16 W |
| Hałas (1m od urządzenia) |
60 dBA |
| Wymiary (szerokość / głębokość / wysokość) |
46 / 17 / 113 [cm] |
| Waga |
45 [kg] |
| Deklaracja zgodności |
zgodnie z Dyrektywą 2014/35/EU oraz 2014/68/UE |
GOSPODARKA POWIETRZA
| Przepływ nominalny w m3/h |
50 |
| Średnia ilość powietrza regeneracyjnego m3/h |
8,50 |
| Przepływ powietrza na wylocie (min.) m3/h |
39,5 |
| Przyłącze |
1" |
| Filtr wstępny oraz końcowy UltraPleat |
0070 |
| Jakość sprężonego powietrza zgodnie z ISO 8573-1 |
1-2 : 2 : 2 |
